K0527 Замки поворотные пыле-влагозащищенные прижимные
Артикул:
K0527
Замки поворотные прижимные со ступенчатым язычком
Подробнее
Есть в наличии
Нашли дешевле?
Купить
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Характеристики поворотных прижимных замков со ступенчатым язычком
Материал:
- Корпус, пусковой механизм, гайка и выступ из цинкового сплава.
- Плоское уплотнение из резины.
Исполнение:
- Корпус, пусковой механизм, гайка и выступ хромированы.
Указания по применению:
- Замки со ступенчатым выступом используются преимущественно в дверях и втулках, чье уплотнение требует высокого прижимного давления.
- Установка справа или слева.
- Запирание всегда осуществляется по часовой стрелке.
- При вращении ручки вправо ход натяжения увеличивается до 9,5 мм при максимальном угле вращения 270°.
- Одна сторона крепежной гайки выполнена с зацепами.
- Пыле- и водонепроницаемые согласно IP65.
Смотреть подходящие торцовые ключи
Виды поворотных замков со ступенчатым язычком:

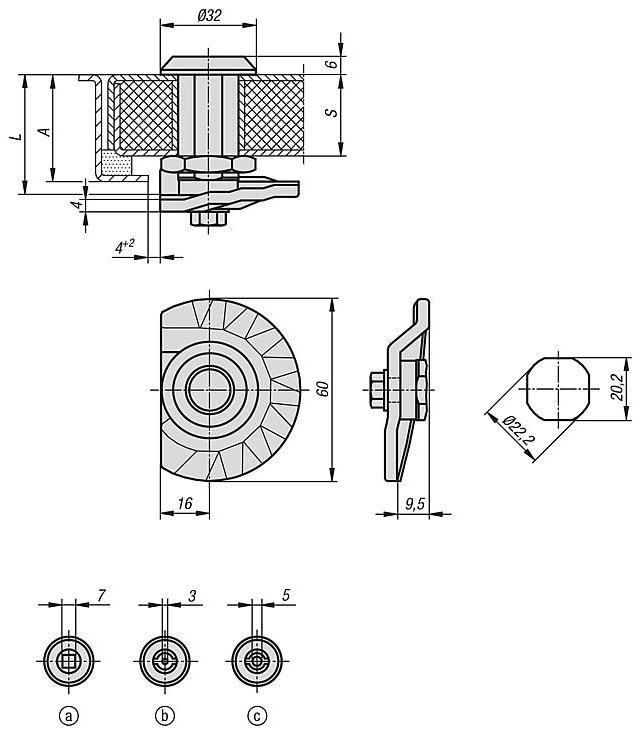

Указания на чертеже:Приведение в действие:
A - квадратной головкой, 7 мм
B - двойной бородкой, 3 мм
C - двойной бородкой, 5 мм
|
Номер заказа |
Приведение в действие |
A |
L |
S |
|
K0527.17301 |
Квадратная головка 7 mm |
30 -9,5 |
30 |
20 |
|
K0527.17401 |
Квадратная головка 7 mm |
40 -9,5 |
40 |
30 |
|
K0527.17501 |
Квадратная головка 7 mm |
50 -9,5 |
50 |
40 |
|
K0527.17601 |
Квадратная головка 7 mm |
60 -9,5 |
60 |
50 |
|
K0527.43301 |
DB3 Двойная бородка 3 мм |
30 -9,5 |
30 |
20 |
|
K0527.43401 |
DB3 Двойная бородка 3 мм |
40 -9,5 |
40 |
30 |
|
K0527.43501 |
DB3 Двойная бородка 3 мм |
50 -9,5 |
50 |
40 |
|
K0527.43601 |
DB3 Двойная бородка 3 мм |
60 -9,5 |
60 |
50 |
|
K0527.45301 |
DB3 Двойная бородка 5 мм |
30 -9,5 |
30 |
20 |
|
K0527.45401 |
DB3 Двойная бородка 5 мм |
40 -9,5 |
40 |
30 |
|
K0527.45501 |
DB3 Двойная бородка 5 мм |
50 -9,5 |
50 |
40 |
|
K0527.45601 |
DB3 Двойная бородка 5 мм |
60 -9,5 |
60 |
50 |
