K0468 Щупы уровня масла вставные
Доставка в Екатеринбург*
- СДЭК от 90 р.
- Самовывоз 0 р.
*рассчитана для 1 единицы основного артикула товара
Характеристики вставных щупов уровня масла
Материал:
- Ручка из термопласта, полиамида.
- Указатель уровня масла из стали.
- Уплотнительное кольцо из резины (нитрильный каучук), твердость по Шору 70.
Исполнение:
- Ручка черного цвета.
- Сталь цинкофосфатированная.
Указание по применению:
- Термостойкость до 100 °C.

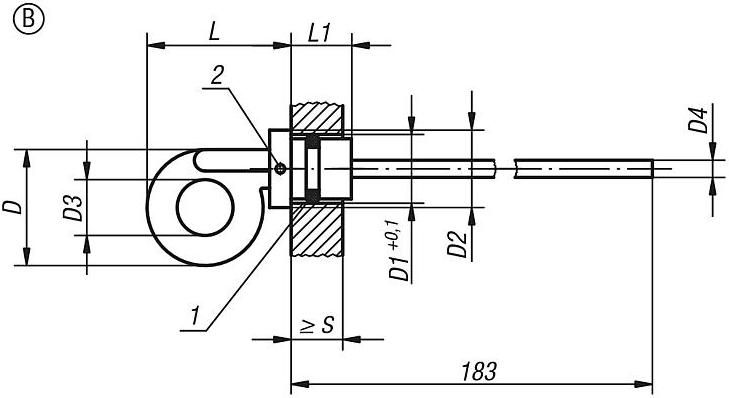

Виды щупов уровня масла формы B - с одним уплотнительным кольцом и вентиляционным отверстием:
Указания на чертеже:1 - уплотнительное кольцо.
2 - вентиляционное отверстие.

Номер заказа |
Форма |
D |
Диаметр отверстия |
D2 |
D3 |
D4 |
L |
L1 |
S |
K0468.22714 |
B |
27 |
14 |
18 |
13 |
4 |
34 |
13 |
10 |
K0468.23218 |
B |
32 |
18 |
24 |
14 |
5 |
45 |
17 |
9 |
K0468.23220 |
B |
32 |
20 |
24 |
14 |
5 |
44,5 |
18 |
10 |

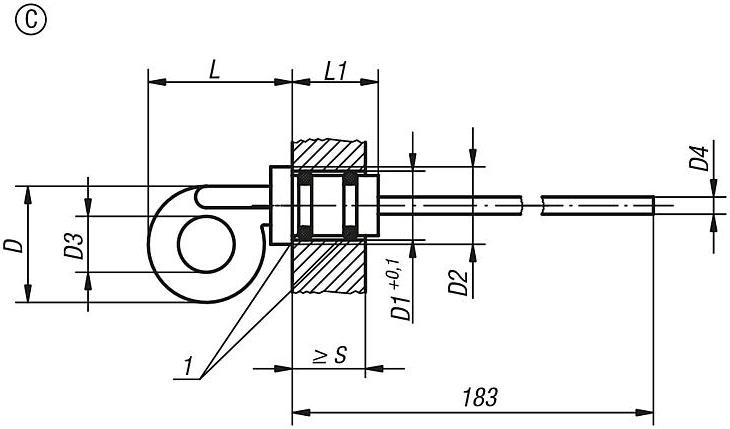

Виды щупов уровня масла формы C - с двумя уплотнительными кольцами, без вентиляционного отверстия:
Указание на чертеже:1 - уплотнительное кольцо (2x).

Номер заказа |
Форма |
D |
Диаметр отверстия |
D2 |
D3 |
D4 |
L |
L1 |
S |
K0468.32714 |
C |
27 |
14 |
18 |
13 |
4 |
34 |
20 |
17 |
K0468.33012 |
C |
27 |
12 |
18 |
14 |
4 |
36 |
20 |
16 |
K0468.33318 |
C |
33 |
18 |
24 |
14 |
5 |
44 |
21 |
17,5 |
K0468.33520 |
C |
35 |
20 |
24 |
16 |
5 |
46 |
21 |
17,5 |

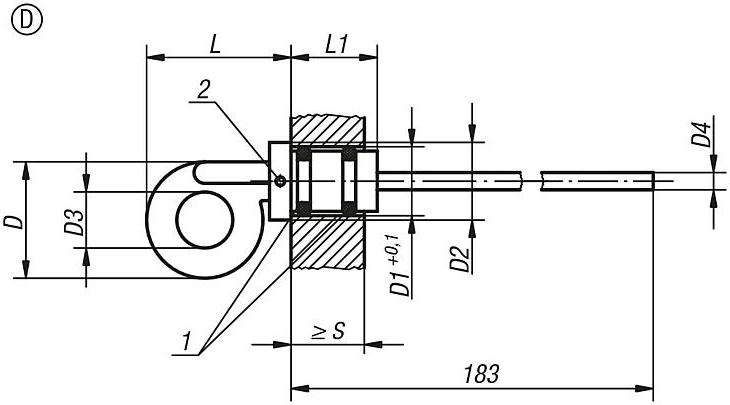

Виды щупов уровня масла формы D - с двумя уплотнительными кольцами и вентиляционным отверстием:

1 - уплотнительное кольцо (2x).
2 - вентиляционное отверстие.
Номер заказа |
Форма |
D |
Диаметр отверстия |
D2 |
D3 |
D4 |
L |
L1 |
S |
K0468.42714 |
D |
27 |
14 |
18 |
13 |
4 |
34 |
20 |
17 |
K0468.43318 |
D |
33 |
18 |
24 |
14 |
5 |
44 |
21 |
17,5 |
