K0316 Фиксаторы пружинные с шариком, нержавеющая сталь
Доставка в Екатеринбург*
- СДЭК от 90 р.
- Самовывоз 0 р.
*рассчитана для 1 единицы основного артикула товара
Характеристики пружинных фиксаторов из нержавеющей стали с шариком
Материалы:
- Гильза из нержавеющей стали 1.4305.
- Шарик из нержавеющей стали 1.4034.
- Пружина из нержавеющей стали 1.4310.
Исполнение:
- Резьбовые фиксаторы с шестигранным углублением.
- Шарик закаленный.
- Фиксаторы со стандартной упругостью.
- Фиксаторы с повышенной упругостью.
- Фиксаторы со стандартной упругостью удлиненные.

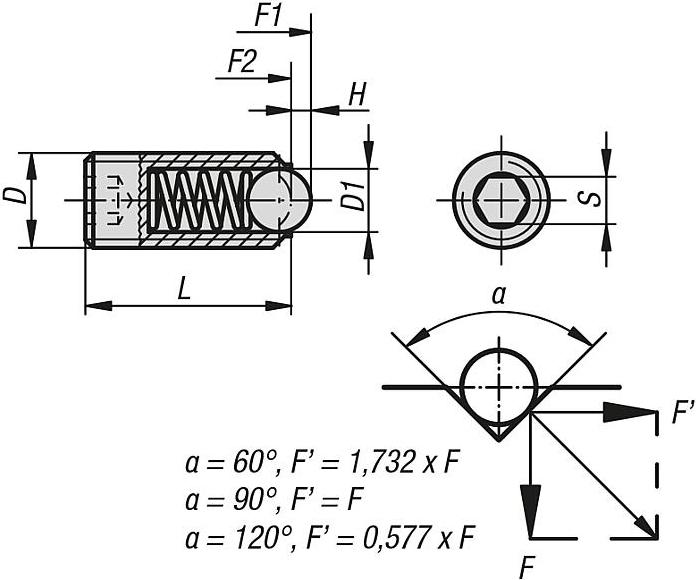

Чертеж пружинных фиксаторов из нержавеющей стали с шариком:

Виды пружинных фиксаторов со стандартной упругостью:
Номер заказа |
D |
D1 |
L |
H |
S |
Начальная упругость F1 прибл., кг |
Конечная упругость F2 прибл., кг |
K0316.03 |
M3 |
1,5 |
9 |
0,4 |
1,5 |
0,15 |
0,31 |
K0316.04 |
M4 |
2,5 |
10 |
0,8 |
2 |
0,41 |
1,02 |
K0316.05 |
M5 |
3 |
14 |
0,9 |
2,5 |
0,61 |
1,12 |
K0316.06 |
M6 |
3,5 |
15 |
1 |
3 |
0,92 |
1,33 |
K0316.08 |
M8 |
5 |
18 |
1,5 |
4 |
1,53 |
3,06 |
K0316.10 |
M10 |
6 |
23 |
2 |
5 |
2,04 |
3,57 |
K0316.12 |
M12 |
8 |
26 |
2,5 |
6 |
3,06 |
5,61 |
K0316.16 |
M16 |
10 |
33 |
3,5 |
8 |
6,63 |
12,75 |
K0316.20 |
M20 |
12 |
43 |
4,5 |
10 |
8,16 |
16,32 |
K0316.24 |
M24 |
15 |
48 |
5,5 |
12 |
9,18 |
18,35 |
Виды пружинных фиксаторов с повышенной упругостью:
Номер заказа |
D |
D1 |
L |
H |
S |
Начальная упругость F1 прибл., кг |
Конечная упругость F2 прибл., кг |
K0316.203 |
M3 |
1,5 |
9 |
0,4 |
1,5 |
0,51 |
0,71 |
K0316.204 |
M4 |
2,5 |
10 |
0,8 |
2 |
1,22 |
2,24 |
K0316.205 |
M5 |
3 |
14 |
0,9 |
2,5 |
1,94 |
3,06 |
K0316.206 |
M6 |
3,5 |
15 |
1 |
3 |
2,86 |
4,08 |
K0316.208 |
M8 |
5 |
18 |
1,5 |
4 |
4,79 |
7,44 |
K0316.210 |
M10 |
6 |
23 |
2 |
5 |
6,73 |
10,2 |
K0316.212 |
M12 |
8 |
26 |
2,5 |
6 |
6,73 |
12,24 |
K0316.216 |
M16 |
10 |
33 |
3,5 |
8 |
9,18 |
18,35 |
K0316.220 |
M20 |
12 |
43 |
4,5 |
10 |
11,73 |
24,47 |
K0316.224 |
M24 |
15 |
48 |
5,5 |
12 |
13,26 |
27,53 |
Виды пружинных фиксаторов со стандартной упругостью удлиненные:
Номер заказа |
D |
D1 |
L |
H |
S |
Начальная упругость F1 прибл., кг |
Конечная упругость F2 прибл., кг |
K0316.404 |
M4 |
2,5 |
16 |
0,8 |
2 |
0,41 |
1,02 |
K0316.405 |
M5 |
3 |
20 |
0,9 |
2,5 |
0,61 |
1,12 |
K0316.406 |
M6 |
3,5 |
25 |
1 |
3 |
0,92 |
1,33 |
K0316.408 |
M8 |
5 |
30 |
1,5 |
4 |
1,53 |
3,06 |
K0316.410 |
M10 |
6 |
35 |
2 |
5 |
2,04 |
3,57 |
K0316.412 |
M12 |
8 |
40 |
2,5 |
6 |
3,06 |
5,61 |
K0316.416 |
M16 |
10 |
45 |
3,5 |
8 |
6,63 |
12,75 |
