K0006 Рычаги зажимные эксцентриковые регулируемые

-----K0006 Рычаги зажимные эксцентриковые регулируемые

Акция

Артикул: K0006

Регулируемые рычаги с алюминиевой рукояткой

Подробнее

от 629,76 до 1219,20 руб.

Есть в наличии

Нашли дешевле?

Отправить заявку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Доставка в Екатеринбург*

- СДЭК от 90 р.

- Самовывоз 0 р.

*рассчитана для 1 единицы основного артикула товара

Описание
Задать вопрос

Описание

Характеристики регулируемых эксцентриковых зажимных рычагов:

Материал:

Рукоятка из алюминиевого литья EN AC-46200.
Упорная шайба из армированной стекловолокном пластмассы PA 66 GF 35-X.
Пальцы осевые из нержавеющей стали 1.4305.
Установочный штифт и шайба из стали, класса прочности 5.8 или нержавеющей стали 1.4305.

Исполнение:

Рукоятка черная тонкой шлифовки с порошковым покрытием или красная тонкой шлифовки согласно RAL 3003.
Упорная шайба черного цвета.
Пальцы осевые без покрытия.
Установочный штифт и шайба из стали пассивированные синего цвета, или без покрытия для нержавеющей стали.

Указания по применению:

Регулируемые эксцентриковые рычаги применяются если положение рычага позволяет только определенное положение к оси зажима (паразитный контур).
Благодаря мелкой резьбе на установочном штифте возможна точная настройка положения зажимной рукоятки с помощью отвертки.

Виды регулируемых эксцентриковых зажимных рычагов:

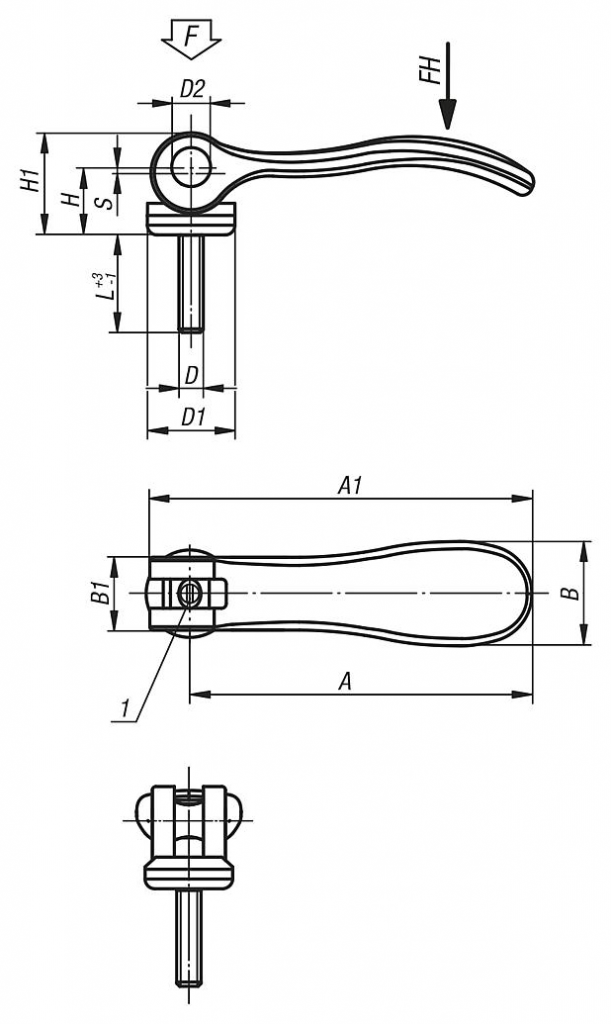

Указание на чертеже:
1 - штифт для точной регулировки зажимной рукоятки.

Номер заказа	материал	Цвет основы	D	D1	D2	B	B1	H	H1	A	A1	Ход S	L	Зажимное усилие F (кг)	Усилие от руки FH - кг
K0006.9501103X10	Сталь	Черный	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	10	150	9
K0006.9501103X15	Сталь	Черный	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	15	150	9
K0006.9501103X30	Сталь	Черный	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	30	150	9
K0006.9501104X10	Сталь	Черный	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	10	150	9
K0006.9501104X15	Сталь	Черный	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	15	150	9
K0006.9501104X30	Сталь	Черный	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	30	150	9
K0006.0501104X15	Сталь	Черный	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	15	250	10
K0006.0501104X20	Сталь	Черный	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	20	250	10
K0006.0501104X30	Сталь	Черный	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	30	250	10
K0006.0501105X20	Сталь	Черный	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	20	250	10
K0006.0501105X30	Сталь	Черный	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	30	250	10
K0006.0501105X40	Сталь	Черный	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	40	250	10
K0006.0501105X50	Сталь	Черный	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	50	250	10
K0006.1501105X20	Сталь	Черный	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	20	400	12
K0006.1501105X30	Сталь	Черный	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	30	400	12
K0006.1501105X40	Сталь	Черный	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	40	400	12
K0006.1501105X50	Сталь	Черный	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	50	400	12
K0006.1501106X20	Сталь	Черный	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	20	400	12
K0006.1501106X30	Сталь	Черный	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	30	400	12
K0006.1501106X40	Сталь	Черный	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	40	400	12
K0006.1501106X50	Сталь	Черный	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	50	400	12
K0006.2501108X25	Сталь	Черный	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	25	800	35
K0006.2501108X30	Сталь	Черный	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	30	800	35
K0006.2501108X40	Сталь	Черный	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	40	800	35
K0006.2501108X50	Сталь	Черный	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	50	800	35
K0006.2501110X25	Сталь	Черный	M10	27,1	11	33,3	24	18	28,5	96	108	1,5	25	800	35
K0006.2501110X30	Сталь	Черный	M10	27,1	11	33,3	24	18	28,5	96	108	1,5	30	800	35
K0006.2501110X40	Сталь	Черный	M10	27,1	11	33,3	24	18	28,5	96	108	1,5	40	800	35
K0006.2501110X50	Сталь	Черный	M10	27,1	11	33,3	24	18	28,5	96	108	1,5	50	800	35
K0006.9511103X10	Нержавеющая сталь	Черный	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	10	150	9
K0006.9511103X15	Нержавеющая сталь	Черный	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	15	150	9
K0006.9511103X30	Нержавеющая сталь	Черный	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	30	150	9
K0006.9511104X10	Нержавеющая сталь	Черный	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	10	150	9
K0006.9511104X15	Нержавеющая сталь	Черный	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	15	150	9
K0006.9511104X30	Нержавеющая сталь	Черный	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	30	150	9
K0006.0511104X15	Нержавеющая сталь	Черный	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	15	250	10
K0006.0511104X20	Нержавеющая сталь	Черный	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	20	250	10
K0006.0511104X30	Нержавеющая сталь	Черный	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	30	250	10
K0006.0511105X20	Нержавеющая сталь	Черный	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	20	250	10
K0006.0511105X30	Нержавеющая сталь	Черный	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	30	250	10
K0006.0511105X40	Нержавеющая сталь	Черный	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	40	250	10
K0006.0511105X50	Нержавеющая сталь	Черный	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	50	250	10
K0006.1511105X20	Нержавеющая сталь	Черный	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	20	400	12
K0006.1511105X30	Нержавеющая сталь	Черный	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	30	400	12
K0006.1511105X40	Нержавеющая сталь	Черный	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	40	400	12
K0006.1511105X50	Нержавеющая сталь	Черный	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	50	400	12
K0006.1511106X20	Нержавеющая сталь	Черный	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	20	400	12
K0006.1511106X30	Нержавеющая сталь	Черный	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	30	400	12
K0006.1511106X40	Нержавеющая сталь	Черный	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	40	400	12
K0006.1511106X50	Нержавеющая сталь	Черный	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	50	400	12
K0006.2511108X25	Нержавеющая сталь	Черный	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	25	800	35
K0006.2511108X30	Нержавеющая сталь	Черный	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	30	800	35
K0006.2511108X40	Нержавеющая сталь	Черный	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	40	800	35
K0006.2511108X50	Нержавеющая сталь	Черный	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	50	800	35
K0006.2511110X25	Нержавеющая сталь	Черный	M10	27,1	11	33,3	24	18	28,5	96	108	1,5	25	800	35
K0006.2511110X30	Нержавеющая сталь	Черный	M10	27,1	11	33,3	24	18	28,5	96	108	1,5	30	800	35
K0006.2511110X40	Нержавеющая сталь	Черный	M10	27,1	11	33,3	24	18	28,5	96	108	1,5	40	800	35
K0006.2511110X50	Нержавеющая сталь	Черный	M10	27,1	11	33,3	24	18	28,5	96	108	1,5	50	800	35
K0006.9501403X10	Сталь	Рубиново-красный RAL 3003	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	10	150	9
K0006.9501403X15	Сталь	Рубиново-красный RAL 3003	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	15	150	9
K0006.9501403X30	Сталь	Рубиново-красный RAL 3003	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	30	150	9
K0006.9501404X10	Сталь	Рубиново-красный RAL 3003	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	10	150	9
K0006.9501404X15	Сталь	Рубиново-красный RAL 3003	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	15	150	9
K0006.9501404X30	Сталь	Рубиново-красный RAL 3003	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	30	150	9
K0006.0501404X15	Сталь	Рубиново-красный RAL 3003	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	15	250	10
K0006.0501404X20	Сталь	Рубиново-красный RAL 3003	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	20	250	10
K0006.0501404X30	Сталь	Рубиново-красный RAL 3003	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	30	250	10
K0006.0501405X20	Сталь	Рубиново-красный RAL 3003	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	20	250	10
K0006.0501405X30	Сталь	Рубиново-красный RAL 3003	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	30	250	10
K0006.0501405X40	Сталь	Рубиново-красный RAL 3003	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	40	250	10
K0006.0501405X50	Сталь	Рубиново-красный RAL 3003	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	50	250	10
K0006.1501405X20	Сталь	Рубиново-красный RAL 3003	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	20	400	12
K0006.1501405X30	Сталь	Рубиново-красный RAL 3003	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	30	400	12
K0006.1501405X40	Сталь	Рубиново-красный RAL 3003	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	40	400	12
K0006.1501405X50	Сталь	Рубиново-красный RAL 3003	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	50	400	12
K0006.1501406X20	Сталь	Рубиново-красный RAL 3003	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	20	400	12
K0006.1501406X30	Сталь	Рубиново-красный RAL 3003	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	30	400	12
K0006.1501406X40	Сталь	Рубиново-красный RAL 3003	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	40	400	12
K0006.1501406X50	Сталь	Рубиново-красный RAL 3003	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	50	400	12
K0006.2501408X25	Сталь	Рубиново-красный RAL 3003	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	25	800	35
K0006.2501408X30	Сталь	Рубиново-красный RAL 3003	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	30	800	35
K0006.2501408X40	Сталь	Рубиново-красный RAL 3003	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	40	800	35
K0006.2501408X50	Сталь	Рубиново-красный RAL 3003	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	50	800	35
K0006.2501410X25	Сталь	Рубиново-красный RAL 3003	M10	27,1	11	33,3	24	18	28,5	96	108	1,5	25	800	35
K0006.2501410X30	Сталь	Рубиново-красный RAL 3003	M10	27,1	11	33,3	24	18	28,5	96	108	1,5	30	800	35
K0006.2501410X40	Сталь	Рубиново-красный RAL 3003	M10	27,1	11	33,3	24	18	28,5	96	108	1,5	40	800	35
K0006.2501410X50	Сталь	Рубиново-красный RAL 3003	M10	27,1	11	33,3	24	18	28,5	96	108	1,5	50	800	35
K0006.9511403X10	Нержавеющая сталь	Рубиново-красный RAL 3003	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	10	150	9
K0006.9511403X15	Нержавеющая сталь	Рубиново-красный RAL 3003	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	15	150	9
K0006.9511403X30	Нержавеющая сталь	Рубиново-красный RAL 3003	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	30	150	9
K0006.9511404X10	Нержавеющая сталь	Рубиново-красный RAL 3003	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	10	150	9
K0006.9511404X15	Нержавеющая сталь	Рубиново-красный RAL 3003	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	15	150	9
K0006.9511404X30	Нержавеющая сталь	Рубиново-красный RAL 3003	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	30	150	9
K0006.0511404X15	Нержавеющая сталь	Рубиново-красный RAL 3003	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	15	250	10
K0006.0511404X20	Нержавеющая сталь	Рубиново-красный RAL 3003	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	20	250	10
K0006.0511404X30	Нержавеющая сталь	Рубиново-красный RAL 3003	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	30	250	10
K0006.0511405X20	Нержавеющая сталь	Рубиново-красный RAL 3003	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	20	250	10
K0006.0511405X30	Нержавеющая сталь	Рубиново-красный RAL 3003	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	30	250	10
K0006.0511405X40	Нержавеющая сталь	Рубиново-красный RAL 3003	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	40	250	10
K0006.0511405X50	Нержавеющая сталь	Рубиново-красный RAL 3003	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	50	250	10
K0006.1511405X20	Нержавеющая сталь	Рубиново-красный RAL 3003	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	20	400	12
K0006.1511405X30	Нержавеющая сталь	Рубиново-красный RAL 3003	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	30	400	12
K0006.1511405X40	Нержавеющая сталь	Рубиново-красный RAL 3003	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	40	400	12
K0006.1511405X50	Нержавеющая сталь	Рубиново-красный RAL 3003	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	50	400	12
K0006.1511406X20	Нержавеющая сталь	Рубиново-красный RAL 3003	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	20	400	12
K0006.1511406X30	Нержавеющая сталь	Рубиново-красный RAL 3003	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	30	400	12
K0006.1511406X40	Нержавеющая сталь	Рубиново-красный RAL 3003	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	40	400	12
K0006.1511406X50	Нержавеющая сталь	Рубиново-красный RAL 3003	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	50	400	12
K0006.2511408X25	Нержавеющая сталь	Рубиново-красный RAL 3003	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	25	800	35
K0006.2511408X30	Нержавеющая сталь	Рубиново-красный RAL 3003	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	30	800	35
K0006.2511408X40	Нержавеющая сталь	Рубиново-красный RAL 3003	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	40	800	35
K0006.2511408X50	Нержавеющая сталь	Рубиново-красный RAL 3003	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	50	800	35
K0006.2511410X25	Нержавеющая сталь	Рубиново-красный RAL 3003	M10	27,1	11	33,3	24	18	28,5	96	108	1,5	25	800	35
K0006.2511410X30	Нержавеющая сталь	Рубиново-красный RAL 3003	M10	27,1	11	33,3	24	18	28,5	96	108	1,5	30	800	35
K0006.2511410X40	Нержавеющая сталь	Рубиново-красный RAL 3003	M10	27,1	11	33,3	24	18	28,5	96	108	1,5	40	800	35
K0006.2511410X50	Нержавеющая сталь	Рубиново-красный RAL 3003	M10	27,1	11	33,3	24	18	28,5	96	108	1,5	50	800	35
